O estranho motor de um tempo de 83 libras que pode alimentar carros e aviões

Desde a invenção dos motores de combustão interna, as montadoras equiparam seus veículos com três tipos básicos de motores; dois tempos, quatro tempos e motores rotativos. Embora cada um seja diferente do outro em termos de economia de combustível e densidade de potência, o funcionamento geral é muito semelhante. A mistura ar-combustível entra no cilindro, entra em ignição e empurra o pistão (ou rotor), que por sua vez gira o virabrequim do motor, gerando movimento.

Na mais recente invenção que pode ameaçar o futuro elétrico iminente, uma empresa com sede em Granada, Espanha, INNengine, desenvolveu um motor de pistão oposto que gera quatro vezes mais potência que um motor de 4 tempos e duas vezes mais que um motor de 2 tempos. . Este motor de “1 tempo” não apenas produz potência em cada curso, mas também elimina válvulas, árvores de comando, virabrequins e até cabeçotes de cilindro convencionais. Isso significa que é pequeno, extremamente leve – cerca de 83 libras – e fácil de embalar em quase todas as aplicações.

120 cavalos de potência de um motor de 0,5 litro parecem bons demais para ser verdade. Então, o que é esse motor? O que acontece com um motor de um tempo? E qual é a diferença entre um motor de 1 tempo e um motor de 2 tempos? Leia mais para descobrir.

Relacionado

Estes são os 10 motores de dois tempos mais doentios já fabricados

Os 2 tempos não são comuns hoje em dia, mas ainda oferecem alguns benefícios em relação às unidades de 4 tempos com as quais estamos acostumados.

O INNengine e-REX “One-Stroke”: O que é?

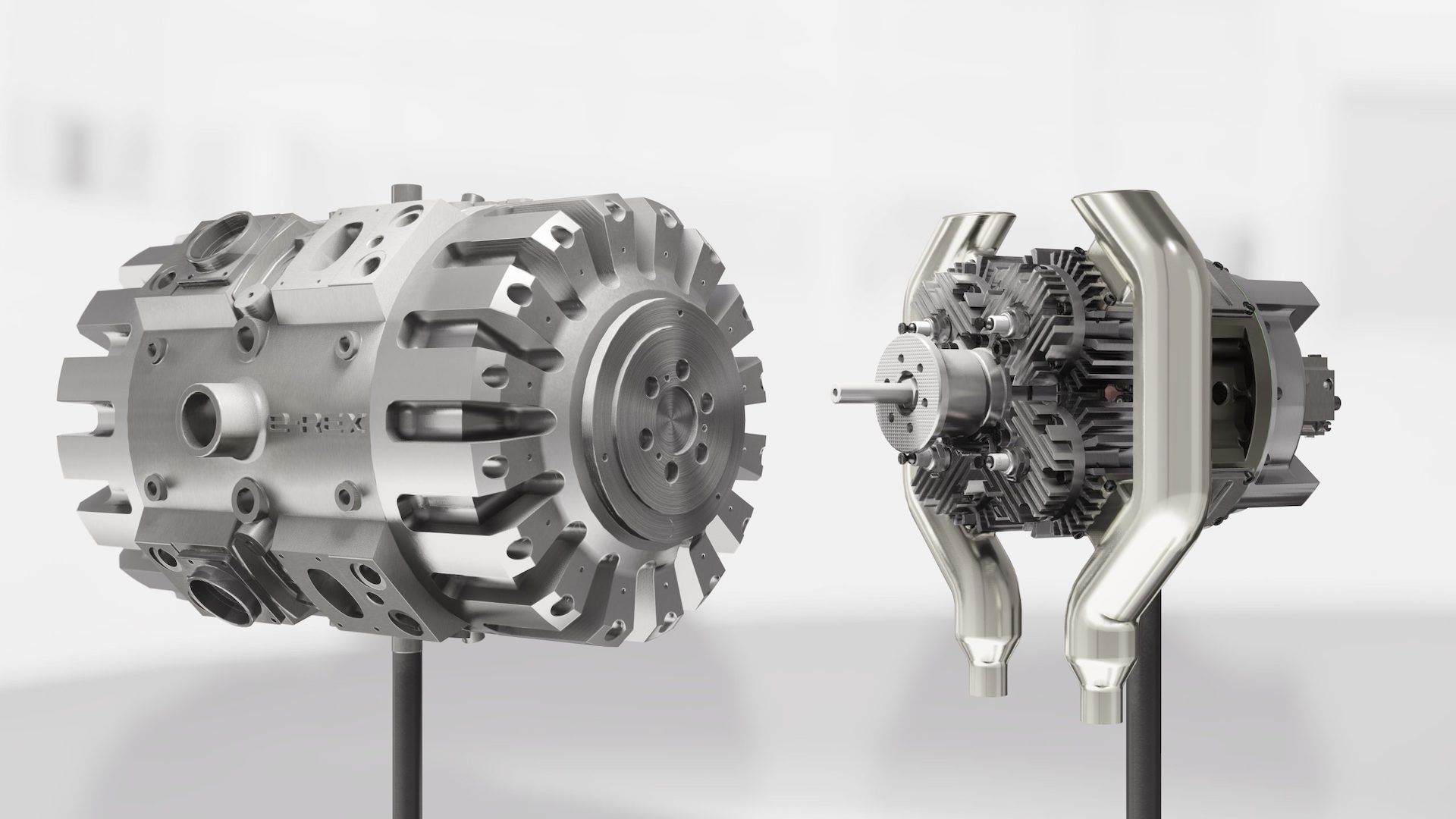

O INNengine e-REX é um motor de pistão oposto com quatro pistões de cada lado, totalizando oito. Hastes fixas unem todos os pistões e compartilham uma câmara de combustão. Essas hastes pressionam placas que possuem um design oscilante em forma de onda, permitindo que as hastes pressionem e soltem os pistões em um processo sincronizado e suave.

Ao contrário de um motor convencional a diesel ou a gasolina, o e-REX possui uma taxa de compressão variável conforme necessário, o que significa que a sua câmara de combustão não está otimizada para a energia de um combustível específico. Em vez disso, pode funcionar com muitos outros, incluindo Hidrogênio. De acordo com INNengine, o e-REX é 70% mais leve e 55% menor que qualquer motor convencional de 4 tempos, graças ao seu design que elimina eixo de comando, válvulas, virabrequim e cabeçotes.

O INNengine e-REX é realmente um “1-Stroke?”

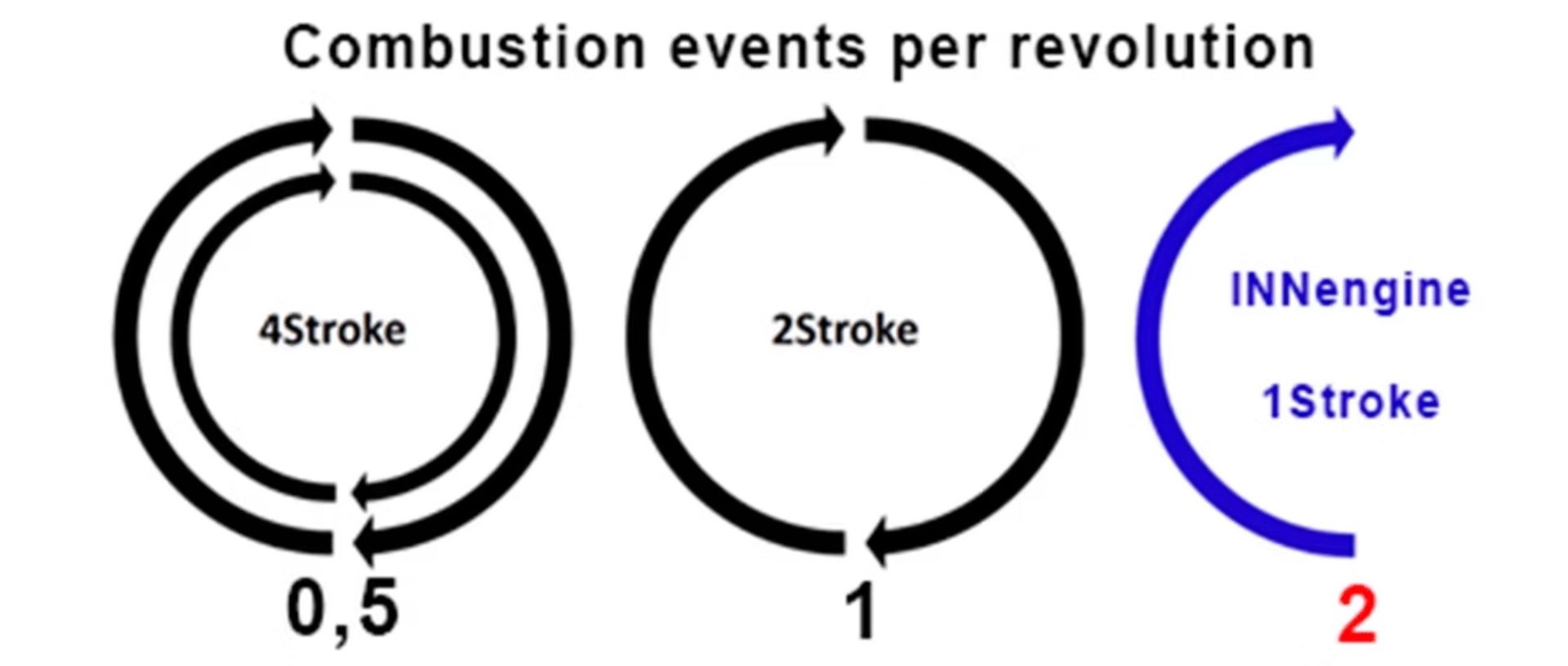

O nome “um golpe” está visivelmente entre aspas ao longo deste artigo. O problema é o seguinte: apesar do nome, o e-REX é na verdade um motor de dois tempos, em que o pistão se move para frente e para trás (dois tempos) em seu processo de combustão. No entanto, como cada pistão executa dois cursos (isto é, compressão/combustão e escape/admissão) em meia rotação do motor, então, pela lógica do INNengine, dois cursos multiplicados por meia revolução é o que dá o “1Stroke patenteado”.

Segundo a empresa espanhola, o nome “um curso” foi idealmente escolhido por uma “instituição ICE externa” para distanciar o e-REX das desvantagens que sempre atormentaram os motores a dois tempos. A empresa achou o nome “cativante” e manteve-o. Então, qual é a diferença entre um motor de 1 tempo e um motor de 2 tempos? A principal diferença é que, em um motor tradicional de dois tempos, o óleo se mistura com o combustível para lubrificação e parte dele queima. Esse não é o caso do e-REX. A lubrificação e a combustão ocorrem separadamente, como ocorreriam em um motor convencional de quatro tempos.

Relacionado

Este é o motor Ford mais subestimado de todos os tempos

Este motor 6 em linha da Ford muitas vezes fica ofuscado pelos motores V8 mais barulhentos e maiores – mas definitivamente merece um momento de destaque.

Como funciona o motor e-REX de um curso

Especificações do protótipo e-REX INNengine

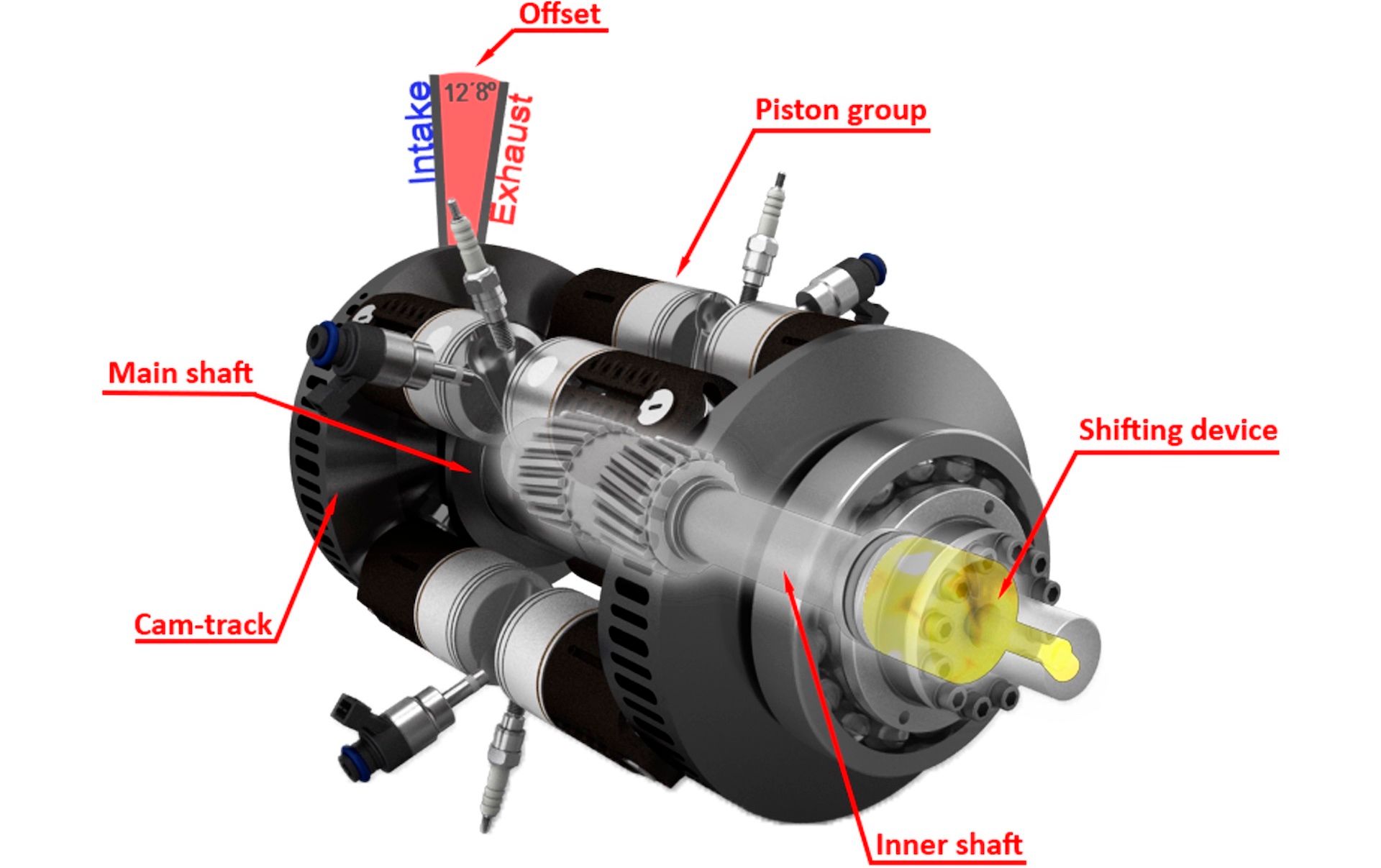

Conforme afirmado anteriormente, o e-REX não possui bielas. Em vez disso, seus pistões assentam em rolos que empurram uma placa circular lobulada. À medida que o lóbulo atinge o pico, o pistão é empurrado em direção ao ponto morto superior, onde a vela de ignição acende a mistura ar/combustível injetada diretamente. O processo de combustão empurra o pistão contra a placa, forçando-a a girar. Este movimento ocorre em sincronia em cada metade do motor, eliminando a necessidade de componentes de sincronização.

O processo de admissão e exaustão acontece como seria em um motor convencional de dois tempos, onde a porta de escape está logo à frente da porta de admissão. Durante o processo de exaustão, um vácuo começa a se formar à medida que o pistão passa pela porta de admissão, deixando entrar ar fresco para o próximo ciclo. O combustível de injeção direta e a faísca também são alimentados como fariam em um motor a pistão convencional. À medida que os pistões se deslocam em direção ao ponto morto inferior, as respectivas portas de admissão e escape ficam descobertas. Os pistões aqui são responsáveis ​​por abrir e fechar as portas. O movimento alternativo resultante é transferido para uma grande árvore de cames rotativa fixada em cada extremidade do motor.

Prós e contras do motor de um curso de 83 libras INNengine

Prós

• Termicamente eficiente
• Super suave
• Pronto para multicombustível
• Sem vibração
• Isqueiro
• Menor

Contras

• Sem alavancagem de torque
• Atrito
• Rolamentos de rolos complexos

A maior vantagem do moinho de “um curso” INNengine sobre um motor convencional de 4 tempos é que ele é 70% mais leve, 55% menor e super suave. De acordo com o INNengine, o motor tem 0% de vibração, pois as “partes móveis fazem isso reciprocamente e em equilíbrio o tempo todo em todos os 3 planos, anulando-se mutuamente”.

O motor também envia potência para ambos os lados sem modificações adicionais, o que significa que o motor pode alimentar mais de um eixo. Além disso, a taxa de compressão variável do motor torna-o facilmente adaptável a vários tipos de combustível. Por último, sem a necessidade de peças como válvulas e cabeçotes de cilindro, este motor é impressionantemente potente e eficiente.

Apesar de todas as suas vantagens, o e-REX “1-stroke” tem algumas desvantagens. Embora o INNengine tenha patenteado o e-REX e tenha um protótipo funcional, o motor não foi exaustivamente testado para eliminar seus potenciais pontos fracos. Por exemplo, um virabrequim em um motor convencional multiplica a força de combustão enquanto a transforma em força rotacional de uma forma que o swashplate do e-REX não consegue. Isso significa que sua entrega de potência e torque é mais parecida com a de um motor rotativo do que com um motor a pistão.

Relacionado

12 motores à prova de balas para sintonizadores

Alguns dos melhores motores de combustão interna para ajustar de maneira criativa para dar ao seu stock car desinteressante um pouco mais de potência.

Aplicações do motor do One-Stroke INNengine

Aplicações potenciais

• Extensor de autonomia em veículos elétricos a bateria (BEVs)
• Use como APU em aeronaves
• Sistemas hidráulicos para iates/barcos a motor
• Gerador de energia
• Alimentando aeronaves/drones leves/médios

Como o e-REX tem todas as vantagens de um motor de dois tempos, mas nenhuma desvantagem do referido motor, o INNengine pretende ter sucesso onde o motor de dois tempos falhou?

No passado, vários fabricantes de automóveis tradicionais, como Saab, Suzuki, Subaru e alguns fabricantes alemães, usaram o motor de 2 tempos. No entanto, devido ao aumento das regulamentações sobre a poluição atmosférica, a produção de carros a 2 tempos terminou na década de 80 nos países ocidentais, mas continuou até ao início dos anos 90 no Bloco de Leste. Hoje, os motores de 2 tempos são encontrados principalmente em pequenas aplicações de propulsão, como motocicletas off-road, tuk-tuks e outros equipamentos portáteis.

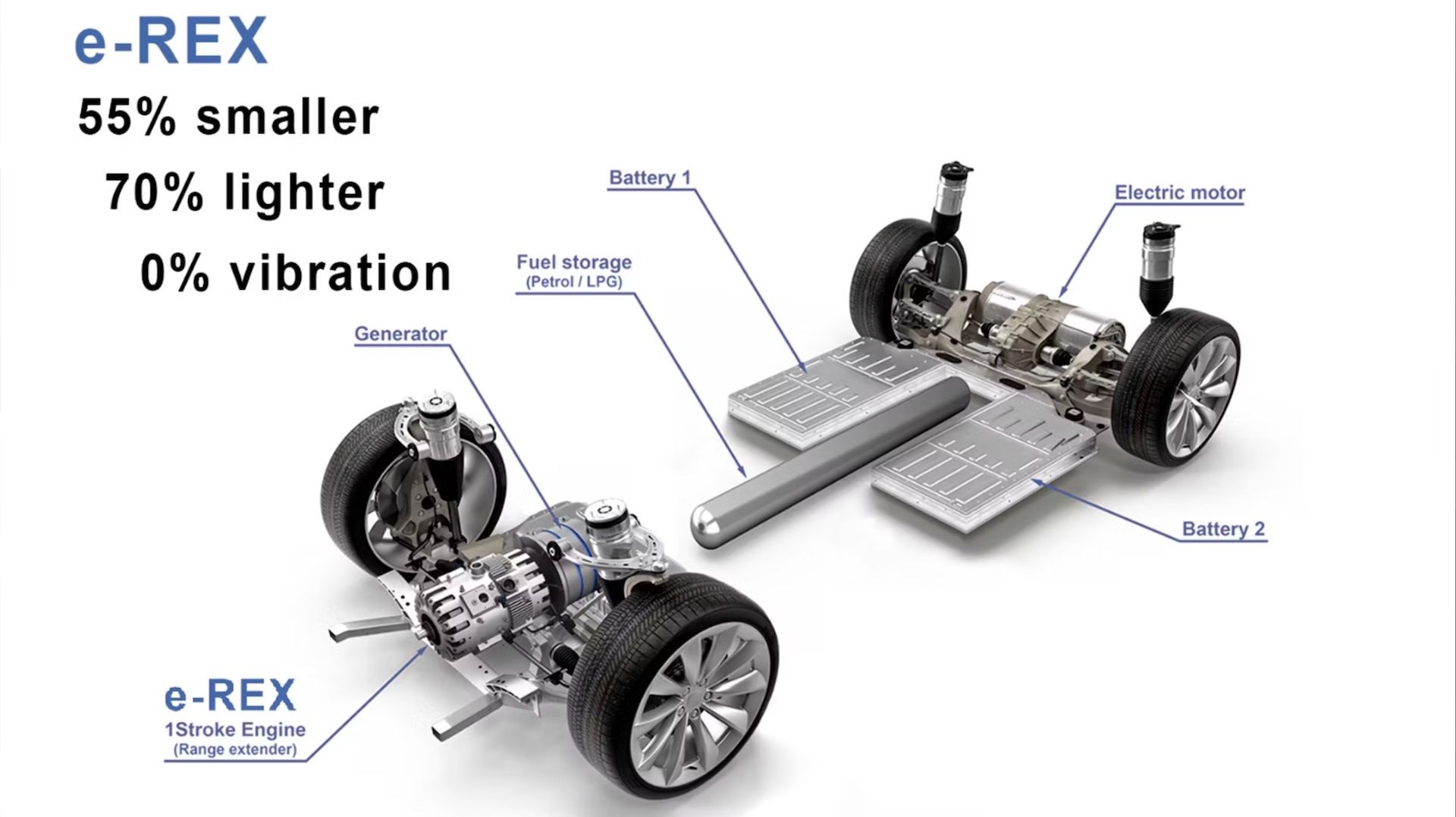

Ao contrário do tradicional dois tempos, o e-REX superou os testes de emissões, tornando-o uma opção viável hoje. As suas vantagens tornam-no quase ideal para utilização como extensor de autonomia de veículos elétricos, o que poderia, assim, ajudar a indústria a minimizar as reivindicações de autonomia muitas vezes decepcionantes dos veículos elétricos. Tais aplicações não requerem qualquer forma de indução forçada e o seu tamanho inerentemente compacto e suavidade são ideais para a natureza quase silenciosa de um VE.

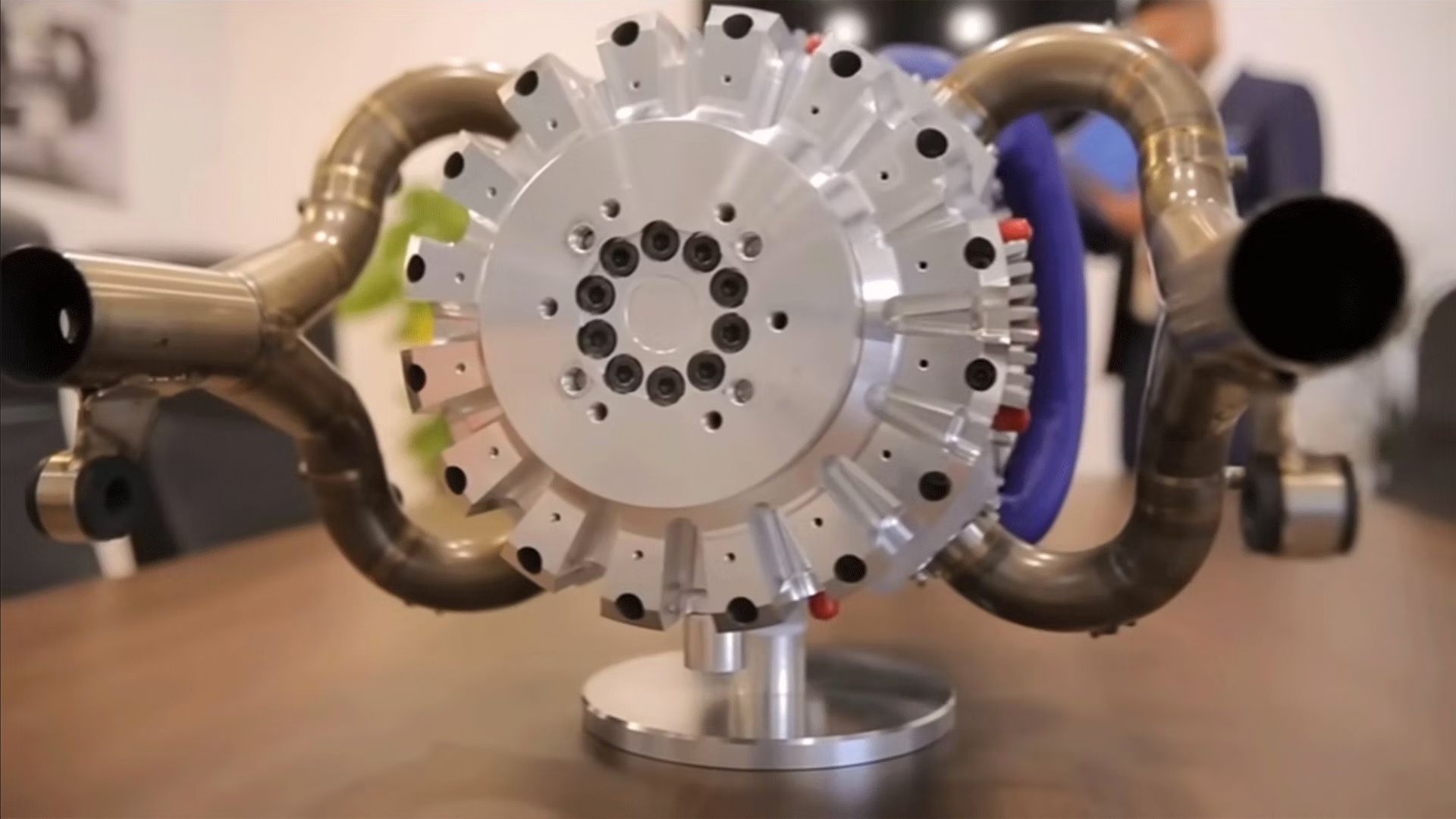

Demonstramos como o trem de força EV rotativo da Mazda poderia impactar o 2025 MX-5 Miata e, da mesma forma, o INNengine também apresentou recentemente um protótipo funcional do motor e-REX em um Mazda MX-5 Miata. A empresa afirmou que o motor de 500 cc – que ocupava cerca de metade do espaço que um motor de 1,8 litros ocuparia – produzia 120 cavalos de potência. No entanto, o motor de teste tinha um superalimentador centrífugo, que aumentava a potência.

Outras aplicações listadas no site do INNengine incluem seu uso como APU em aeronaves maiores, alimentando aeronaves/drones leves/médios, geradores e uso na indústria marítima.

Relacionado

As 12 melhores motocicletas de dois tempos já construídas

Podem ser uma raça em extinção, mas as motocicletas de dois tempos sempre terão um lugar especial no coração dos entusiastas.

REX-B: Um e-REX simplificado

Especificação da edição do fundador do REX-B

Aparentemente, o INNengine trabalhou em um conceito, mas em duas patentes. Assim, além do e-REX, o outro motor em que a empresa trabalha atualmente é o REX-B. Embora a empresa tenha chamado o REX-B de “uma simplificação do e-REX”, também afirmou que a simplicidade só é aplicável no conceito, e não na qualidade do motor, em comparação com o e-REX. Os atributos mais importantes considerados no projeto do REX-B são custo, simplicidade, potência e ultracompacidade, e o INNengine também se concentrou na construção do motor de acordo com os padrões da indústria aeroespacial. Notavelmente, o objetivo é fazer com que o REX-B substitua os motores de dois tempos na indústria aeroespacial.

Nível de prontidão tecnológica dos motores INNengine One-Stroke

Também conhecido como TRL, o nível de prontidão tecnológica é um processo de estimativa de maturidade implantado durante o estágio de avaliação de prontidão tecnológica (TRA), durante a fase de aquisição de um programa. Freqüentemente baseados em uma escala de 1 a 9, sendo 9 a tecnologia mais pronta, os TRLs examinam os conceitos do programa, as estipulações tecnológicas e as capacidades tecnológicas do programa. Na primeira etapa do TRL são observados e relatados os princípios básicos do programa. No TRL5, que representa o estágio intermediário, o modelo ou protótipo do programa é implantado e testado em um ambiente relevante, enquanto no último estágio, o TRL9, um sistema real ou “provado em voo” é implantado em um ambiente operacional.

É possível ter um motor de 1 tempo?

Embora o motor “one-stroke” do e-REX seja uma inovação estimulante, algumas questões sobre o seu potencial no mercado atual permanecem sem resposta. De acordo com o INNengine, a empresa espanhola está “atualmente trabalhando com o CMT da Universidade de Valência para desenvolver o e-REX para satisfazer os padrões europeus de emissões da UE7 quando forem implementados em 2025”. Eles também pretendem tornar o e-REX o melhor motor a hidrogênio verde (zero emissões).

Então, será que veremos este motor “de um tempo” num carro movido a gás? Provavelmente não. Considerando que a indústria automóvel caminha para a eletrificação total, a empresa parece estar a visar o mercado EV, onde o motor funcionará como um extensor de autonomia.

Fonte: INNmotor, Departamento de Energia
